補償器習慣上也叫膨脹節，或伸縮節。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。屬于一種補償元件。利用其工作主體波紋管的伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。
補償器也稱伸縮器、膨脹節、波紋補償器。補償器分為：波紋補償器、套筒補償器、旋轉補償器、方形自然補償器等幾大類型。
膨脹節的壓力范圍：各類膨脹節的壓力是t=20℃時的設計壓力Pd（MPa）,壓力范圍通常是從真空到4MPa，如有特殊壓力要求時，我們也可專門設計。每件產品出廠前，每道工序均進行100%的壓力試驗和其它要求的檢測，滿足標準要求后才能出廠。
一、膨脹節的溫度范圍：依據客戶的工況條件不同也可采用其它材料制造。當接管、內襯筒的材質為碳鋼時，膨脹節的工作溫度范圍為-20℃～420℃；當接管、內襯筒的材質為不銹鋼（同波紋管）時，產品的溫度范圍為-196～700℃。
二、膨脹節的選型本廠生產的系列膨脹節中，軸向型膨脹節用以吸收管線的軸向位移；橫向型膨脹節用以吸收垂直于膨脹節軸線的橫向位移；通用型及小拉桿橫向型可以吸收2-3個方向的位移；角向型膨脹節以?xún)蓚�(gè)或三個配套使用，用以吸收面一個方向或多個方向的橫向變形；萬向角型膨脹節，同樣也是以2-3個配套使用，可以吸收在空間系統中的多方向的橫向位移。膨脹節具體選型時，考慮的主要因素：管道公稱直徑DN棗接口尺寸或法蘭標準及其連接尺寸。工作壓力P —應使P ≤Pd（設計壓力），并對波紋管進行應力評定。工作溫度T —考慮溫度修正系數，校核設計溫度。材料 —取決于介質性質及工作溫度。補償量 —注明要補償位移的方向和大�。ㄝS向、橫向、角向）。壽命 —考慮使用年限或大修、更換周期。是否有承受壓力推力的構件 —膨脹節壓力推力約束機構，這可從約束型與無約束型中選取。
風道纖維織物補償器應用范圍：
1、熱電廠(1)汽機(2)鍋爐(3)除塵；2、水泥廠；3、鋼鐵廠、熔煉爐、焚燒爐；4、熱電廠及核電站；5、空調送風系統；6、玻璃及礦棉業；7、石油化工企業；8、空氣及煤氣清潔廠；9、風機廠；10、鋁廠和碳素廠。 11. 石油化工企業及在工業中一切具有壓力及要求高度柔軟性，安裝補償器的地方。
產品廣泛應用于石油、化工、鋼鐵、冶金、機械、交通、運輸、船舶、碼頭、建筑、橡膠、造紙、紡織、電力熱網、制藥、等行業。
風道橡膠補償器，該系列產品分為FDZ、FVB、FUB、XB四種型號，風道橡膠補償器由橡膠和纖維織物復合材料、鋼制法蘭、套筒、保溫隔熱材料組成，主要用于各種風機、風管之間的柔性連接，其功能是減震、降噪、密封、耐介質、便于位移和安裝，是環境保護領域中一種極為理想的減震、降噪、消煙除塵的配套件。
安裝簡要說明：
1、安裝長度由用戶在設計中選定，訂貨時未注明者按L=350mm的供貨。
2、表中重量按一般安裝長度L=350mm計算。
3、接頭中間有支撐架，支撐架在安裝前應保持不脫，待螺栓上緊后將其全部打掉，以保證安裝合理，使其各項物理機械性能起到作用
4、各規格安裝尺寸公差應符合下表
|
規格 |
軸向位移（ mm ） |
徑向位移（ mm ） |
角度公差（度） |
|
|
伸長 |
壓縮 |
|||
|
300 以下 |
3 |
3 |
2 |
2 |
|
350-500 |
3 |
4 |
3 |
4 |
|
600-1000 |
4 |
6 |
4 |
4 |
|
1200-2000 |
5 |
6 |
5 |
3 |
|
2000 以上 |
5 |
8 |
5 |
3 |

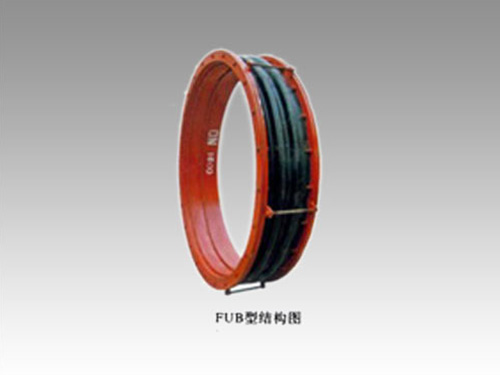

FUB型風道橡膠補償器技術參數
|
技術性能 |
FVB |
FUB |
|
補償長度 |
±100mm |
±90mm |
|
工作壓力 |
≤4500pa |
≤4500pa |
|
溫度范圍 |
-40℃-300℃ |
-40℃-300℃ |
|
安裝長度 |
300-450mm |
300-450mm |
|
拉伸長度變化率 |
≤15% |
≤15% |
|
兩端支架間距之和 |
|
≤50m |
|
兩端滑動支架間距 |
|
2-4m |
|
膠料性能 |
|
|
|
拉伸強度 |
≥12MPa |
≥12MPa |
|
扯斷伸長率 |
≥300% |
≥300% |
|
扯斷永久變形 |
≤25% |
≤25% |
|
硬度 |
58±3° |
58±3° |
|
熱空氣考化 |
70℃×72h |
70℃×72h |
|
扯斷伸長變化率 |
≥20% |
≥20% |
FUB型風道橡膠補償器連接尺寸
|
型號 |
管外徑D |
D1 |
D2 |
D3 |
法蘭厚度mm |
連接螺栓數量n×ΦM |
重量kg |
|
FUB800 |
812 |
950 |
1000 |
850 |
8 |
24×M22 |
184.6 |
|
FUB900 |
912 |
1050 |
1100 |
950 |
203.6 |
||
|
FUB1000 |
1012 |
1150 |
1200 |
1052 |
10 |
30×M22 |
221.9 |
|
FUB1100 |
1112 |
1250 |
1300 |
1152 |
240.7 |
||
|
FUB1200 |
1212 |
1350 |
1400 |
1252 |
259.5 |
||
|
FUB1300 |
1312 |
1450 |
1500 |
1352 |
278.3 |
||
|
FUB1400 |
1412 |
1550 |
1600 |
1452 |
30×M22 |
357.3 |
|
|
FUB1500 |
1512 |
1650 |
1700 |
1552 |
36×M22 |
391.2 |
|
|
FUB1600 |
1614 |
1750 |
1800 |
1654 |
10 |
426.3 |
|
|
FUB1700 |
1714 |
1850 |
1900 |
1754 |
449.7 |
||
|
FUB1800 |
1814 |
1950 |
2000 |
1854 |
44×M22 |
481.0 |
|
|
FUB1900 |
1914 |
2050 |
2120 |
1954 |
533.4 |
||
|
FUB2000 |
2016 |
2170 |
2240 |
2056 |
619.9 |
||
|
FUB2100 |
2116 |
2270 |
2340 |
2156 |
12 |
54×M30 |
753.3 |
|
FUB2200 |
2216 |
2370 |
2440 |
2256 |
785.3 |
||
|
FUB2300 |
2316 |
2470 |
2450 |
2356 |
817.2 |
||
|
FUB2400 |
2416 |
2570 |
2640 |
2456 |
849.2 |
||
|
FUB2500 |
2516 |
2670 |
2740 |
2556 |
881.2 |
||
|
FUB2600 |
2616 |
2770 |
2840 |
2656 |
14 |
64×M30 |
913.2 |
|
FUB2800 |
2816 |
2970 |
3040 |
2856 |
986.5 |
||
|
FUB3000 |
3016 |
3170 |
3240 |
3056 |
1050.5 |
||
|
FUB3200 |
3216 |
3370 |
3440 |
3256 |
1114.6 |
