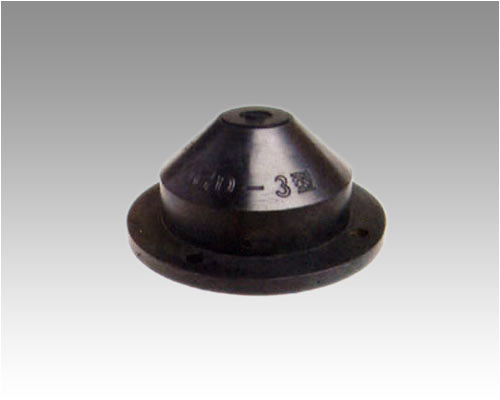

JGD-C型橡膠剪切隔振器是由內、外鋼套和中間的合成橡膠組成，經硫化呈中空圓錐體，橡膠部分受剪切力，具有較大的變形范圍和較低的固有頻率。工作溫度范圍在-15℃～+60℃，溫度變化時，剛度也有所變化；阻尼比C/Cc≥0.07。對于水泵、壓縮機、通風機、發電機組、冷凍機、高精度儀器、空調等動力機械設備的積極隔震和儀器儀表的消極隔震、降噪，都有良好的效果。
JGD-C型橡膠剪切隔震器性能特點：
JGD-C型橡膠剪切隔震器是由內、外鋼套和中間的合成橡膠組成，經硫化呈中空圓錐體，橡膠部分受剪切力，具有較大的變形范圍和較低的固有頻率。工作溫度范圍在-15℃～+60℃，溫度變化時，剛度也有所變化；阻尼比C/Cc≥0.07。
JGD-C型橡膠剪切隔震器對于水泵、壓縮機、通風機、發電機組、冷凍機、高精度儀器、空調等動力機械設備的積極隔震和儀器儀表的消極隔震、降噪，都有良好的效果。
技術參數：
|
型號
JGD |
外形尺寸
|
額定荷載
小～大 |
剛度
（Kg/cm） |
變形
（mm） |
固有頻率
（Hz） |
佳荷載
（kg） |
||||
|
M
|
D
|
DI
|
H
|
do
|
||||||
|
1-1
1-2 |
M10
M10 |
100
100 |
80 |
43
43 |
85
85 |
5～15
10～30 |
20
36 |
2～8
|
8～14
|
10
20 |
|
2-1
2-2 |
M12
M12 |
150
150 |
130
130 |
65
65 |
85
85 |
20～60
40～120 |
60
90 |
4～12
|
7～12
|
40
80 |
|
3-1
3-2 |
M16
M16 |
200
200 |
170
170 |
87
87 |
125
125 |
80～240
160～480 |
120
200 |
5～16
|
6～11
|
160
320 |
|
4-1
4-2 |
M20
M20 |
290
290 |
260
260 |
133
133 |
125
125 |
320～960
640～1920 |
300
650 |
8～24
|
5～9
|
640
1280 |
