橡膠接頭的簡介：
定義
1、可曲撓橡膠接頭Flexible rubber joints是由織物和金屬材料增強的橡膠件與法蘭或平形活接頭組成、用于金屬管路系統的隔振隔振、降低噪聲和位移補償。
2、可曲撓橡膠接頭軸向位移是：橡膠接頭在流體流動方向（即中軸線方向）的伸長或壓縮。
3、可曲撓橡膠接頭橫向位移是：橡膠接頭在與流體方向即中軸線方向相垂直的方向的位移。
4、可曲撓橡膠接頭角位移是：橡膠接頭兩個端面的垂直線與原中軸線的夾角之和。
分類
1、按使用性能分為通用、特種、耐熱三大類，
通用類：適用于輸送溫度為﹣15℃~80℃的水、濃度10%以下的酸溶液或堿溶液。
特種類：適用于特殊性能的要求，如耐油、耐塞、耐臭氧、耐磨或耐化學腐蝕。
耐熱類：適用于輸送溫度高于80℃的水。

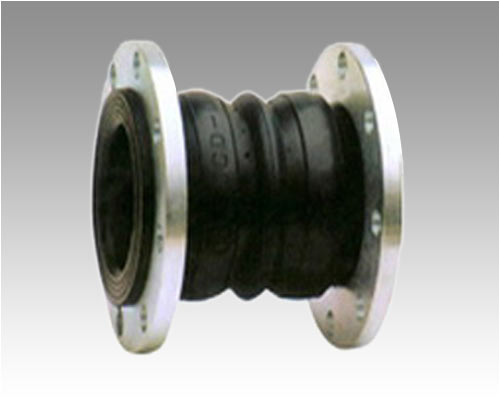

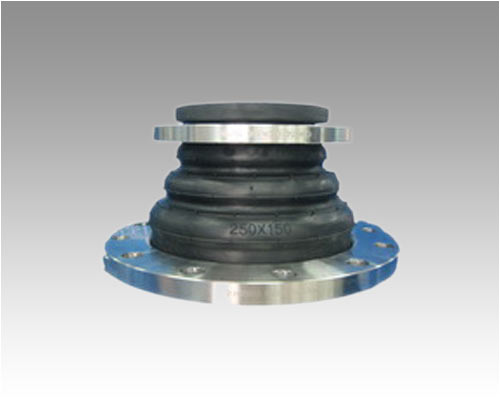

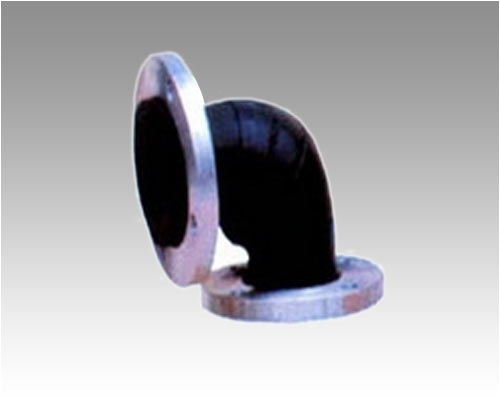

2、按結構形式分為單球體、雙球體、三球體、彎頭球體，每種形式又可分同心等徑、同心異徑、偏心異徑三類。
3、按產品與管路的連接形式分為：法蘭連接、螺紋連接、卡箍連接、螺紋管法蘭連接。
4、按工作壓力分：0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa、6.4MPa六個等級。
性能特點：
1、體積小、重量輕、彈性好、安裝維修方便。
2、安裝時可產生橫向、軸向、角向位移，不受管道不同心，法蘭不平行的。
3、工作時可降低結構傳遞噪音，吸振能力強。
橡膠接頭的適用范圍與用途：
使用范圍：
由于可曲撓橡單球體膠接頭具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。
適用介質：
根據材料不同可制成耐酸、耐堿、耐腐蝕、耐油、耐高溫、耐低溫、耐磨等各個品種，適應多種介質和環境。
材質
橡膠接頭球體是由內膠層、增強層有多層刮膠錦綸簾子布、外膠層復合的橡膠管組成。根據介質不同所采用的橡膠材質也不同，有膠、丁苯膠、丁基膠、膠、三元乙丙膠、氯丁膠、硅橡膠、氟橡膠等等。分別具有耐熱、耐酸、堿、耐腐蝕、耐磨、耐油等功能。
技術參數
|
通徑Diameter |
長度Length |
軸向位移Axix displacement |
徑向位移Radialdisplacement |
偏轉位移Deflexion displacement |
||
|
mm |
寸inch |
伸長Extension |
壓縮Compression |
|||
|
300 |
12 ″ |
450 |
75 |
90 |
70 |
± 12 ° |
|
350 |
14 ″ |
450 |
75 |
90 |
70 |
± 12 ° |
|
400 |
16 ″ |
450 |
75 |
90 |
70 |
± 12 ° |
|
450 |
18 ″ |
550 |
90 |
110 |
70 |
± 12 ° |
|
500 |
20 ″ |
550 |
90 |
110 |
75 |
± 12 ° |
|
600 |
24 ″ |
550 |
90 |
110 |
75 |
± 12 ° |
|
700 |
28 ″ |
550 |
90 |
110 |
75 |
± 12 ° |
|
800 |
32 ″ |
550 |
90 |
110 |
75 |
± 12 ° |
|
900 |
36 ″ |
550 |
90 |
110 |
75 |
± 12 ° |
|
1000 |
40 ″ |
550 |
105 |
125 |
85 |
± 12 ° |
|
1200 |
48 ″ |
550 |
105 |
125 |
85 |
± 10 ° |
|
1400 |
56 ″ |
600 |
105 |
125 |
85 |
± 10 ° |
|
1600 |
64 ″ |
600 |
105 |
125 |
85 |
± 10 ° |
|
1800 |
72 ″ |
600 |
105 |
125 |
85 |
± 10 ° |
|
2000 |
80 ″ |
600 |
120 |
135 |
90 |
± 10 ° |
|
2200 |
88 ″ |
650 |
120 |
135 |
90 |
± 10 ° |
|
2400 |
96 ″ |
650 |
120 |
135 |
90 |
± 10 ° |
|
2600 |
104 ″ |
650 |
120 |
135 |
90 |
± 10 ° |
|
2800 |
112 ″ |
650 |
120 |
135 |
90 |
± 10 ° |
|
3000 |
102 ″ |
650 |
120 |
135 |
90 |
± 10 ° |
橡膠接頭安裝方法：
1、可曲撓橡膠接頭在安裝時嚴禁超位移極限。
2、安裝螺栓要對稱，逐步加壓擰緊，以防局部泄露。
3、平地、懸空、垂直安裝橡膠接頭時，橡膠接頭的實際工作軸向位移壓力應小于管道的支撐力，否則應安裝防拉脫裝置以防止工作受壓拉脫。
4、橡膠接頭應遠離熱源，臭氧區域，嚴禁強輻射光線照射。暴曬和使用不符合本產品要求的介質。
5、橡膠接頭在運輸、裝卸、安裝時、嚴禁銳利器具劃破表面密封面。
6、DN200MM以上產品在安裝時，請用蝶閥專用法蘭或者法蘭，以免防止在安裝后出現法蘭拉脫、漏水、滲水現象。
使用安裝：
1、可曲撓橡膠接頭管道施工時，讓其處于自然狀態，不要人為的在安裝時產品產生人為變形。當管道介質為耐酸堿、油、高溫及特殊材料時應選用高于管道工作壓力一個檔位的接頭。
2、連接橡膠接頭的法蘭應是閥門法蘭或符合 GB/T9115.1(RF)的法蘭。
3、可曲繞橡膠接頭正常適用介質是溫度0-60°C的普通水，特殊介質如：油、酸堿、高溫及腐蝕性和質地堅硬的情況下，應選用相對應得特耐材料橡膠接頭，不可盲目串用或通用。
4、可曲撓橡膠軟接頭使用在水泵進出口時，應位于水泉一側，與水泉之間應安裝金屬變徑接頭，且安裝在變徑的大口徑出處。
5、當管道位移量大于等于接頭的補償量時，應增加接頭的數量來平行位移量，嚴禁為了調整管道的超差，使接頭處于極限的撓曲位移和偏差狀態，更不能超限度（伸縮、位移、偏轉等），使用具體安裝數據見下表。
6、高層給水或懸空給水，管道應固定在吊架、托架或錨架上，且不能讓接頭承受管道自身重量和軸向力，否則接頭應配備防拉脫裝置(其承受力大于管道軸向力)。
7、安裝橡膠接頭時，螺栓的螺桿應伸向接頭外側，每一法蘭端面的螺栓按對角加壓的方法反復均勻擰緊，防止壓偏。絲扣接頭應使用標準扳手勻力擰緊，不要用加力稈加力使活接頭滑絲、滑棱和斷裂，而且要定期檢查，以免松動造成脫盤或滲水。
8、橡膠軟接頭在初次承受壓力（如：安裝試壓等）后或長期停用再次啟用前，應將螺栓重新加壓擰緊再投入運行。
9、使用或儲存橡膠軟接頭，應避免高溫、臭氧油及酸堿環境。用在室外或向陽迎風的管道應搭建遮陽架，嚴禁暴嗮、雨淋、風濁。接頭表面嚴禁刷漆和纏繞保溫材料。因橡膠制品存在老化問題，應及時檢查更換。
